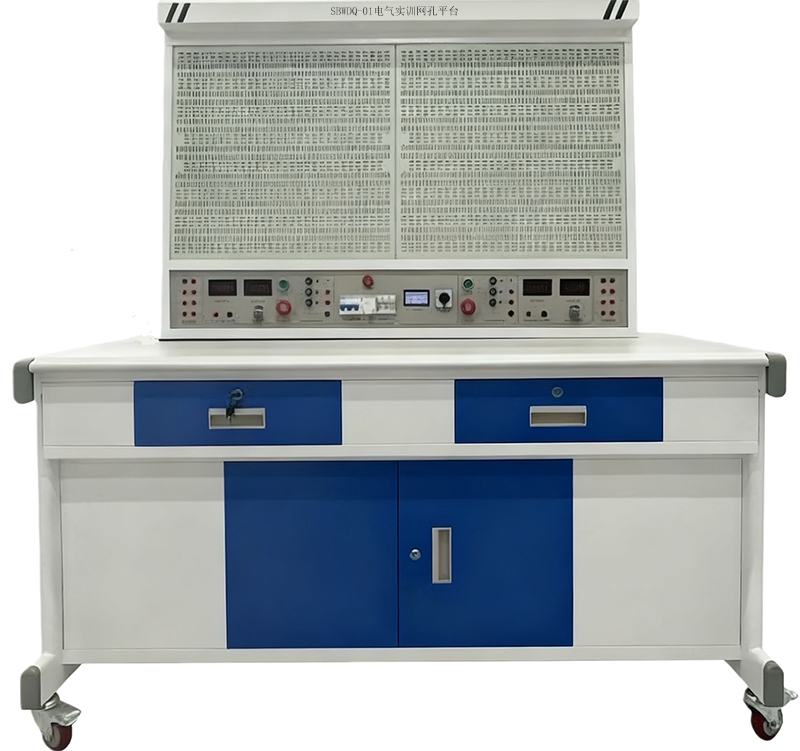

SBWDQ-01電氣實訓網孔平臺
電氣實訓網孔平臺核心適配職業院校、技工院校及企業新人培訓部門，主打低壓電氣控制、電路裝配等基礎與進階實訓，是電氣類技能入門及強化的核心設備。
1. 職業院校（核心使用場景）
? 適配電氣自動化技術、機電一體化、應用電子技術等專業，用于《電工基礎》《電氣控制與PLC》等課程的實操教學。
? 典型場景：學生在平臺上搭建照明電路、電機正反轉控制電路，完成接線、調試與故障排查的全流程訓練，替代傳統接線板更安全靈活。
2. 技工院校（技能強化場景）
? 針對中級電工、高級電工等技能等級培訓，聚焦標準化接線、工藝規范訓練，匹配職業資格考核中的實操要求。
? 典型場景：圍繞網孔平臺開展“PLC控制電機星三角啟動”等考核項目，訓練學生按圖紙規范接線、快速定位線路故障的能力。
3. 企業新人/學徒培訓部門
? 適用于制造業（如機械、電子） 、電氣設備運維等企業，對新入職電工、設備維護學徒進行崗前技能標準化培訓。
? 典型場景：企業利用平臺模擬車間常見的電氣控制回路，讓新人反復練習接線與調試，避免直接操作生產設備帶來的安全風險和效率損失。
一、總體要求
1、電氣控制線路元器件都裝在網孔板上，操作方便、更換便捷、易擴展功能或開發新的實訓項目（增購元器件即可增加相應實訓項目）。
2、操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約實訓用房、減少基建投資、經濟效益顯著。
3、實訓臺配備兩組相互獨立的電源，互不干擾，即可以兩個學生同時進行實訓。
4、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全，電源輸出均有監視及短路保護等功能，使用安全可靠。
二、技術性能
1、輸入電源：三相四線制～380V±10% 50Hz
2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm×700mm×1690mm
三、實訓臺配置
1、公共部分：設有電壓型漏電和電流型漏電保護，外部電源輸入有指示燈指示，設有急停按鈕，遇緊急情況按下按鈕切斷實訓臺總電源。
2、每組提供線電壓380V或相電壓220V兩種電源，單相電源插座、線電壓輸入指示表。
3、每組提供3V、6V、9V、12V、18V、24V、36V低壓交流電源。
4、每組提供一路恒流穩壓電源，電壓0-30V，最大電流3A，內置式繼電器自動換檔，多圈電位器連續調節，有數字表指示電流電壓值。
5、實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子左右有抽屜，下部有元件儲存柜。
四、參考實訓項目
1．電工布線工藝實訓
2．兩個開關控制一盞燈線路訓練
3．聲控開關控制白熾電路訓練
4．二地控制一盞燈電路訓練
5．三地控制一盞燈電路訓練
6．日光燈線路接線訓練
7．單相電度表直接安裝接線
8．單相電度表經電流互感器安裝接線
9．室內照明電路安裝訓練
10．配電板安裝訓練
11．交流負載電功率的測量
12．三相異步電動機直接啟動控制
13．三相異步電動機接觸器點動控制線路
14．三相異步電動機接觸器自鎖控制線路
15．三相異步電動機Y/△自動控制線路
16．用倒順開關控制三相異步電動機正反轉線路
17．接觸器聯鎖的正反轉控制線路
18．按鈕聯鎖的三相異步電動機正反轉控制線路
19．雙重聯鎖的三相異步電動機正反轉控制線路
20．三相異步電動機多地控制
21．工作臺自動往返控制線路
22．三相異步電動機串電阻降壓啟動控制線路
23．三相異步電動機能耗制動控制線路
五、參考實訓項目所需元器件清單（每組配備清單）
序號 | 名 稱 | 型號與規格 | 數 量 |
1 | 單相電度表 |
| 1 |
2 | 單相閘刀開關 |
| 1 |
3 | 拉線開關 |
| 1 |
4 | 平燈頭 |
| 2 |
5 | 園形插座 |
| 1 |
6 | 電流互感器 |
| 1 |
7 | 墻壁開關座 |
| 2 |
8 | 聲控開關 |
| 1 |
9 | 低壓斷路器 |
| 1 |
10 | 螺旋式保險盒 |
| 3 |
11 | 直插式保險盒 |
| 2 |
12 | 交流接觸器 |
| 3 |
13 | 輔助觸頭 |
| 3 |
14 | 熱繼電器 |
| 1 |
15 | 通電延時時間繼電器 |
| 1 |
16 | 時間繼電器座 |
| 1 |
17 | 3H鐵殼按鈕 |
| 2 |
18 | 行程開關 |
| 2 |
19 | 行程開關 |
| 2 |
20 | 倒順開關 |
| 1 |
21 | 日光燈管 |
| 1 |
22 | 鎮流器 |
| 1 |
23 | 日光燈座 |
| 2 |
24 | 大功率電阻 |
| 3 |
25 | 二極管 |
| 1 |
26 | 接線端子排 |
| 5 |
27 | G形導軌 |
| 1 |
28 | 走線槽 |
| 2米 |
29 | 螺絲 |
| 90 |
30 | 螺絲刀 |
| 2 |
31 | 尖嘴鉗 |
| 1 |
32 | 剝線鉗 |
| 1 |
33 | 三相鼠籠異步電動機 | 380V/Y/△180W | 1 |
