SBXKG-770F型電氣裝配實訓平臺
一、產品概述：
電氣裝配實訓平臺、電氣裝配實訓裝置采用萬能網孔板開放式設計，自由組合的思路， 配置完成各種低壓電氣控制所需要的多種低壓電器，如單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，學員根據實訓項目的要求，選取器件、組合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、鑒定培訓及職業競賽的需要。

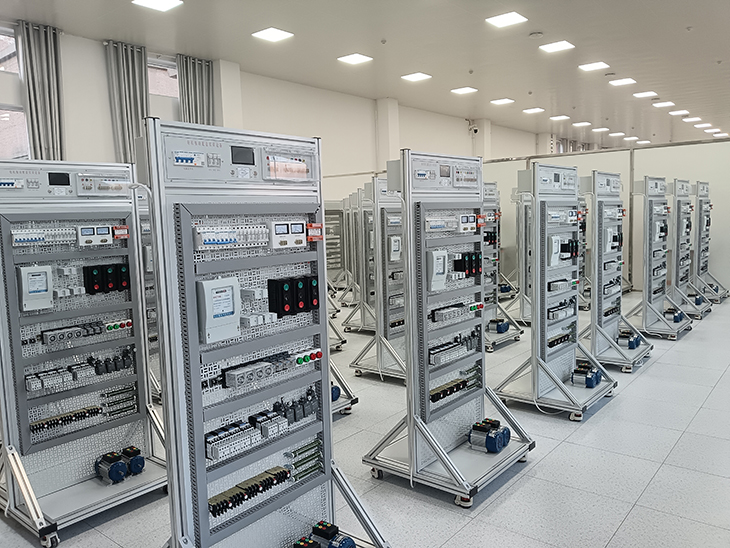

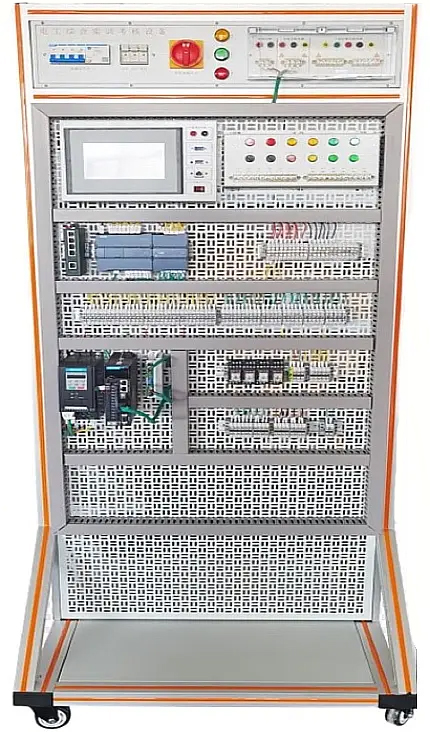

（參考圖）
二、主要技術參數：
1、輸入電源：電壓AC380V，電流5A。
2、外形尺寸：1000cm×720cm×1800cm
三、網孔實訓屏結構
實訓屏底盤鋼鋁結構，實訓時放置電機，框架是工業鋁型材結構，萬能網孔板鑲嵌鋁型材中間，配以桔黃色裝飾條，豪華大氣，采用開放式設計，操作空間大，實訓操作方便，裝有4只萬向輪，便于移動。采用雙面結構，正面電機控制實訓，背面照明電路實訓。
四、電源控制屏
在電源控制屏網孔實訓屏上端，為實訓任務提供各種電源，具有漏電保護、過流保護、短路保護、接地保護等。提供三相五線線電壓380V和相電壓AC220V電源，并配有輸出電源指示燈監視；提供一體化工業標準直流信號0-10V和4-20ma，集成4位數顯表顯示。提供直流電源DC24V 配套數顯表。
采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。 電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計，并裝有實驗室智慧用電安全控制系統：
智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！
2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等?？刂疲嚎稍谖⑿判〕绦蛑羞h程控制智能開關的通斷。
3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關！
4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：
①包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間！
②包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。
5、報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
6、用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。
現場需對功能逐一演示，提供有效、權威的證明文件，佐證該產品的可靠、安全、先進性。
五、實驗操作項目：
（一）電氣控制部分
1．三相異步電動機直接啟動控制
2.三相異步電動機的點動控制電路原理、裝配、調試
3.三相異步電動機的直接啟動的原理、裝配、調試
4.三相異步電動機的混合控制的原理、裝配、調試
5.三相異步電動機的兩地一控的原理、裝配、調試
6.三相異步電動機的正反轉控制的原理、裝配、調試,、考核
7.工作臺自動往返控制線路
（二）基于變頻器的電機拖動與控制實訓
1．變頻器功能參數設置與操作
2．變頻器報警與保護功能
5．控制電機正反轉運動控制
6．控制電機運行時間操作
3．多段速度選擇變頻調速
4．外部端子點動控制
7．瞬間停電變頻器參數設定
8．外部電壓變頻調速
9．三相異步電動機的變頻開環調速
六、配置清單
（一）電拖部分
序號 | 型號 | 名稱 | 數量 | 單位 |
1 | 低壓斷路器 | DZ47S-C6A/3P | 2 | 只 |
2 | 低壓斷路器： | DZ47S-C6A/2P | 1 | 只 |
3 | 電磁式繼電器： | CDZ9-54PL/AC220V，50HZ | 3 | 只 |
4 | 電磁式繼電器底座： | PYF14A | 3 | 只 |
5 | 交流接觸器： | CJX2S-0910/AC220V，50HZ | 4 | 只 |
6 | 交流接觸器輔助觸頭 | F4-22 | 4 | 只 |
7 | 熱繼電器 | JRS1D-25/Z(0.63-1A) | 3 | 只 |
8 | 熱繼電器座 | JRS1-25 | 3 | 只 |
9 | 時間繼電器 | JSZ3A-B AC220V （通電延時 1S-6min） | 3 | 只 |
10 | 時間繼電器底座 | PF083AE | 3 | 只 |
11 | 時間繼電器 | ZHRT2-M2 AC220 1A | 1 | 只 |
12 | 按鈕盒 | Φ22 4孔 | 2 | 只 |
13 | 自復平頭按鈕 | 孔徑 Ф22 1 常開 1 常閉 黑色，2只 | 2 | 只 |
14 | 自復平頭按鈕 | 孔徑 Ф22 1 常開 1 常閉 綠色 | 2 | 只 |
15 | 自復平頭按鈕 | 孔徑 Ф22 1 常開 1 常閉 紅色 | 2 | 臺 |
16 | 凸輪開關 | LW42A2-3142-LF3197 ， 配 套導軌支架，1只 | 1 | 只 |
17 | 旋鈕開關 | Φ 22-LAY16-DB111 常開1 常閉，1只 | 1 | 只 |
18 | 急停開關： | Φ 22-LAY16-CR11 1 常開1 常閉，1只 | 1 | 只 |
19 | 指示燈 | 22mm 綠色 | 4 | 只 |
20 | 端子排： | TB10 | 62 | 只 |
21 | 接地排 | 5孔帶塑料外殼 | 2 | 個 |
22 | 線槽及蓋板 | 30*30mm | 25 | 米 |
23 | 導軌 | C45 鋁質 | 2 | 米 |
24 | 變頻器 | （24）：VD300A，1只 | 1 | 臺 |
25 | 電機組 | 三相鼠籠式異步電動機1只：380V/Y，1450rpm/min。 三相鼠籠式異步電動機（帶離心開關）1只：380V/,1400rpm/min。 三相雙速異步電動機1只：40/25W 380V/△/YY。 | 1 | 套 |
26 | 配套教學資源 | 購買10套以下無此配置 | 共1 | 套 |
