SB-10型機械基礎陳列柜
一、概述：
機械基礎陳列柜是根據全國技工學校機械類通用教材生產的，它是一套電化教學設備。機械基礎陳列柜共分十個柜，陳列柜通過機械模型或?qū)嵨?，配合相?yīng)的圖文資料，形象地展示與解說機械基礎的基本知識，加強學生對通用機械基礎的類型、結構特點及其設計的感性認知，為進一步學習機械基礎奠定基礎。
二、技術規格：
1、全套機械基礎陳列柜由10個單體陳列柜組成，陳列柜體外形尺寸：1200×530×1900㎜；尺度比例設計符合人機工程要求；
2、機械基礎陳列柜采用1.0mm冷軋鋼板噴塑制作，柜體剛性好，外形美觀大方；柜內陳列面板為超豪華鋁塑夾層板，承載性好；
3、柜頂部罩板內裝有照明日光燈，符合人機工程要求；
4、柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。
5、柜背設有對開門，有利維護設備和方便維修。
6、柜底裝有萬向輪，方便移動。
7、具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示?？刂撇捎靡壕в|摸屏控制和遙控控制自動運行講解、可循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示等。解說詞播放在100平方房內聲音宏亮。
三、本陳列柜具有如下特點：
（1）設計理念先進。該陳列柜根據機械課程教學改革的需要，按照“塑造實物教材、營造實踐環境和促進學生自主認知”的基本理念進行優化設計，使“知識、認知、思考”三元一體化，支持課程認識實驗的開設，促進精品課程建設。
（2）展示內容全面。該陳列柜以國家級規劃教材為依據，對機械基礎課程內容進行較全面的展示，包括平面機構應用、凸輪、齒輪、液壓元件原理等，提供內容豐富的機械基礎基本知識。對不同版本的同名教材具有兼容性；
（3）制作工藝先進。該陳列柜根據國家機械標準和陳列柜企業標準進行設計制造，制作工藝先進，產品質量穩定，性能可靠，使用壽命長；
（4）進行綠色設計。該陳列柜采用環保材料制造，機械運轉無噪聲；用電安全；進行宜人化設計；能夠適應現代綠色實驗室的要求。
陳列柜尺寸：1200*430*1900mm

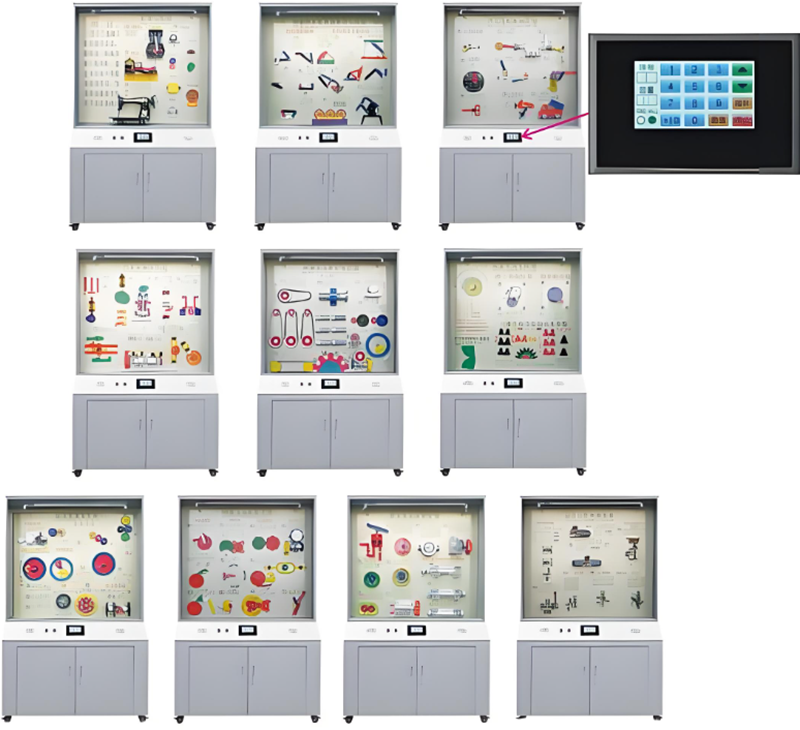

《機械基礎》示教陳列柜，各柜內容如下：
序號與名稱 | 陳 列 柜 內 容 |
主控臺 | 主控臺柜、電器控制臺、DVD、功放、音箱、 |
第一柜 前言、機器與機構 | 前言、內燃機、蒸汽機、縫紉機、運動副（5種） |
第二柜 鉸鏈四桿機構的形式與應用 | 曲柄搖桿機構（2件）、雙曲柄機構、雙搖桿機構（2件）、剪刀機、攪拌機、雷達俯仰機構、破碎機、機車輪聯動機構、起重機 |
第三柜 平面連桿機構應用 | 曲柄滑塊機構、偏心輪機構、送料機構、雙滑塊機構、曲柄移動導桿機構、曲柄搖塊機構、轉動導桿機構、抽水機、牛頭刨床導桿機構、自翻卸料裝置 |
第四柜 凸輪機構的形式 | 盤形凸輪機構、移動凸輪機構、內燃機氣閥機構、搗碎機凸輪機構、造型機凸輪凸輪輪、圓錐、圓柱凸輪機構、等徑凸輪機構、交叉槽凸輪機構 |
第五柜 機械傳動的各種類形 | 平帶傳動、V帶傳動、圓帶傳動、鏈傳動、螺紋牙型（6種）、直齒輪齒條機構、外嚙合直齒圓柱齒輪機構、內嚙合直齒輪機構、斜齒圓柱齒輪機構、直齒圓錐齒輪機構、蝸桿蝸輪機構 |
第六柜 齒輪的基本性質 | 漸開線齒輪各部分名稱、漸開線的形成、擺線的形成、漸開線齒輪的正確嚙合、齒數、模數、壓力解、齒高系數 |
第七柜 輪系的基本性質 | 定軸輪系、差動、行星、定軸輪系合并一件、由外嚙合齒輪組成的行星輪系、特殊的周轉輪系、旋轉線、傳遞功率、諧波齒輪機構、擺線針輪機構、汽車差速器、三星齒輪變向機構 |
第八柜 間歇運動原理應用 | 棘輪機構、雙動式棘輪機構、雙向式棘輪機構、外嚙合槽輪機構，內槽輪機構，球面槽輪機構、齒輪式間歇機構、針輪組成不完全齒輪機構、不等速星輪機構、蝸桿凸輪式空間間歇機構、雙齒條間歇機構、停歇運動導桿機構 |
第九柜 液壓傳動原理應用 | 液壓泵、外嚙合齒輪泵、擺線齒輪泵、徑向柱塞泵、回轉式油泵、軸向柱塞泵、單作用式葉片泵、YB型葉片泵、實心單出桿液壓缸、實心雙出桿液壓缸、空心雙出桿液壓缸 |
第十械 液壓元件類型形式 | 普通單向閥（管式）2件、普通單向閥（板式）、手動換向閥、二位四通換向閥、三位四通換向閥、先導式溢流閥、直動式順序閥、單向行程節流閥、壓力繼電器 |
