SBPS-2建筑給排水與暖通實訓裝置
一、概述

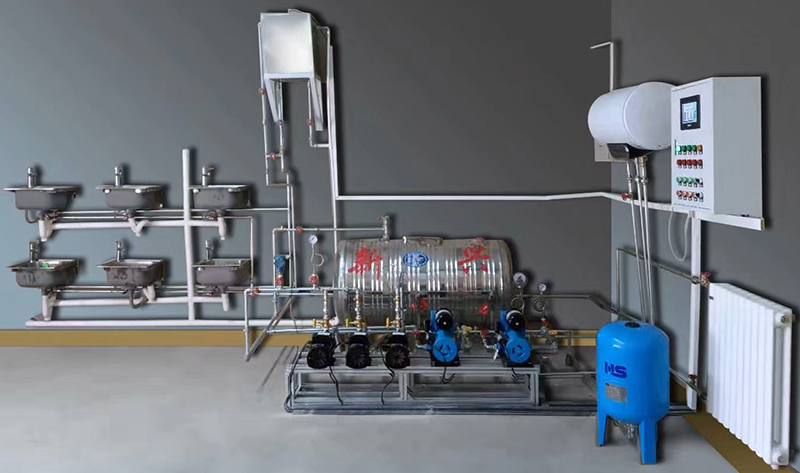

建筑給排水與暖通實訓裝置主要用于建筑類專業教學，幫助學習者掌握給排水系統（如供水、排水流程）、暖通系統（如供暖原理）的運行機制，通過實操熟悉設備控制、管道布局及系統調試等技能。包含多層水槽組（模擬用水點）、儲水罐、多臺水泵、控制箱（帶顯示屏與操作按鈕）、氣壓罐、散熱器等，各部件通過管道、閥門連接形成完整系統。
建筑給排水與暖通實訓裝置可模擬實際建筑中的給水加壓、排水排污、供暖循環等場景，支持對水泵啟停、水壓調節、系統故障排查等項目的實訓操作。
給排水對象結合實際環境進行設計，主要給排水設備安裝在鋼架底座上、具備開放式的特點，由生活給水系統、熱水給水系統、排水系統和控制系統四個部分組成。
二、主要技術性能
1．工作電源：三相四線制AC380V±10% 50Hz；
2．給排水模型外形尺寸：120cm×120cm×220cm (長×寬×高)；
給排水模擬房間外形尺寸：300cm×150cm×190cm(長×寬×高)；
給排水主控柜外形尺寸：80 cm×60 cm×170cm(長×寬×高)
3．給排水模型材料：不銹鋼；
4．整機功耗：<4.5KVA；
5．裝置底部安裝有帶剎車腳輪，方便裝置的移動和固定；
6．安全保護措施：具有接地保護、漏電過載保護、誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
三、功能特性：
1、不銹鋼水盤，冷、熱兩用水龍頭，模擬兩層建筑，6個住戶用水終端
2、水池：不銹鋼制作，一路輸入四路輸出，向各系統提供恒定水源，設置有浮球開關和排氣孔，保證水池水位。
3、三相水泵：兩臺，為恒壓供水系統提供動力
4、單相水泵：三臺，分別為供熱/暖系統、氣壓供水系統和水泵水箱聯合供水系統提供動力
5、壓力變送器：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力
6、膜盒壓力表：檢測恒壓供水系統水管內當前壓力值，可檢測0～400KPa壓力
7、高位水箱：水泵水箱聯供水系統蓄水裝置，水泵水箱聯合供水實訓時向用戶終端提供水源，內設高、低水位開關實現水泵的自動啟停
8、氣壓水罐：氣壓供水系統蓄水裝置，氣壓供水系統實訓時向用戶終端提供壓力水源
9、高低壓力開關：檢測氣壓供水系統管道當前壓力，為水泵啟停提供信號
10、壓力表：檢測氣壓供水系統管道當前壓力，可檢測0-1MPa壓力
11、熱水器：為供熱/暖系統提供熱源，內置溫度檢測和控制電路
12、散熱片：將熱水中的熱量傳遞到室內空氣
四、設備組成及特點
1、生活給水系統：主要有給水箱、給水泵、給水管道、壓力變送器、脈沖水表、水龍頭和淋浴頭等組成。管路采用不銹鋼管進行設計，可進行不銹鋼管的切割、安裝和通水試驗操作，通過控制系統可實現生活給水系統的變頻恒壓供水功能，實現單泵變頻控制或雙泵切換控制等功能；通過脈沖式水表可以完成用水量的計量。
2、熱水給水系統：主要有電加熱鍋爐、熱水給水管道、水龍頭和淋浴頭等組成。管路采用PPR管進行設計，可進行PPR管的切割、熔接、安裝和通水試驗操作，可對鍋爐進行溫度調節控制操作。
4、排水系統：排水管路主要采用PVC管進行設計，可進行PVC管的切割、粘接、安裝和通水試驗操作。
五、實踐項目
（一）給排水及自動化實驗內容
1.給排水系統的認識
2.級排水系統的常用器件和系統組成
3.配件和器件的安裝
4.管道試壓與通水試驗
5.供水系統原理及工作流程
6.變頻恒壓供水系統操作實踐
7.氣壓供水系統原理及工作流程
8.氣壓供水系統操作實踐
9.水泵水箱聯合供水系統原理及工作流程
10.水泵水箱聯合供水系統操作實踐
11.供熱/暖系統工作原理及工作流程
12. 供熱/暖系統操作實踐
13.電氣設計、安裝與接線
14.變頻控制程序設計與調試
15.抄表計費程序設計
16.噴淋滅火控制程序設計
17.給排水監控程序設計
18.組態監控系統設計
19.掌握其處理工藝流程
20.學會相關儀器的使用
六、給排水自動控制系統配置清單：
序號 | 控名稱 | 規格 | 數量 |
1 | 電腦桌 |
| 1張 |
2 | 電氣控制實訓箱 |
| 1臺 |
3 | 變頻器模塊 | V20 三相 0.75KW | 1塊 |
4 | PLC模塊 | 西門子S7-200 SMART SR40 | 1塊 |
5 | 模擬量模塊 | EM AM03 | 1塊 |
6 | 觸摸屏模塊 | 7寸MCGS7026 | 1塊 |
7 | 脈沖水表 | 0.01立方米/脈沖 | 1塊 |
8 | 壓力變送器 | 量程0-200KPa | 1塊 |
9 | 低壓電氣 | 小繼電器、交流接觸器、熱過載繼電器 | 1套 |
10 | 組態軟件 | 配套組態軟件及給排水系統組態監控程序，通過計算機對給排水系統進行在線監視與控制進水。 | 1套 |
11 | 給排水系統工程仿真教學軟件 |
| 1套 |
12 | 西門子PLC仿真實訓軟件 |
| 1套 |
