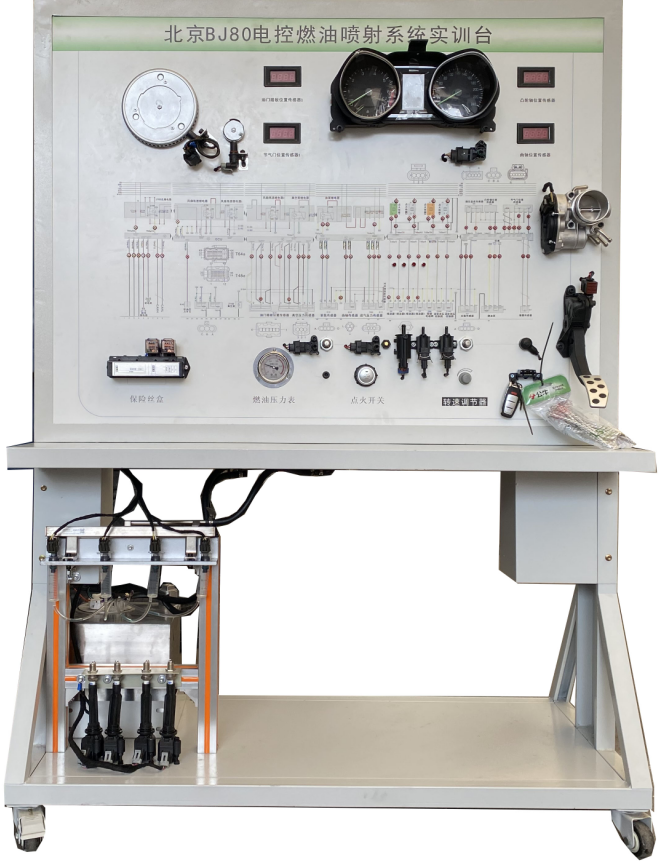

北京BJ80電控燃油噴射系統實訓臺
一、產品簡介
北京BJ80電控燃油噴射系統實訓設備采用全新北汽BJ80汽車（2.0T B207R發動機）發動機電子燃油噴射系統實物制作，充分展示電子燃油噴射系統的組成結構和工作過程。
適用于學校對發動機燃油噴射系統理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的發動機燃油噴射系統，充分展示燃油噴射系統的組成結構和工作過程。轉動曲軸位置信號輪，可分別演示電子燃油噴射工作過程。
2.示教板面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照電路圖和實物，認識和分析電子燃油噴射系統的工作原理。
3.示教板面板上安裝有檢測端子，可直接在面板上檢測電子燃油噴射系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.示教板安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
5.示教板面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴塑工藝處理，帶自鎖腳輪裝置，示教板底座上配有40cm左右的桌面，方便放置資料、檢測儀器等。
6.示教板工作采用普通220V交流電源，經內部電路變壓整流轉換成12V直流電源，無需蓄電池，減少充電的麻煩，12V直流電源有防短路功能。
7. ★配套汽車傳感器信號模擬器
★為更好地開展電控系統實訓教學，要求配套汽車傳感器發生器系統（要求一體式）:
仿真系統采用7寸觸摸屏采用電阻觸摸，具有使用壽命長、觸摸精度高特點，它與單片機之間采用SPI通信，觸摸靈敏度高。FPGA與單片機直接用RS232通信，接收單片機傳送的設置參數，控制波形的頻率、占空比和模擬電壓輸出幅度。設有18路信號同軸傳送電纜線端口同時輸出、可觸摸設置任意波形輸出，能產生國產基本車型傳感器系統等18路信號（包含霍爾、磁電、光電等信號）輸出。
三、技術規格
外形尺寸（約）：1240×600×1700mm(長×寬×高)
外接電源：AC 220V±10% 50Hz
工作電壓：DC 12V
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置(每臺)
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 檢測控制面板 | 裝有各種檢測端子以及彩色電路圖和工作原理示意圖 （面板：1200*900*4mm) | 套 | 1 |
2 | 發動機控制電腦(ECU) | 全新 | 套 | 1 |
3 | 點火開關 | 全新 | 個 | 1 |
4 | 診斷座 |
| 個 | 1 |
5 | 燃油箱 | 10L | 個 | 1 |
6 | 汽油泵(含汽油泵插頭) | 全新 | 套 | 1 |
7 | 油泵繼電器 |
| 個 | 1 |
8 | 點火線圈總成 |
| 個 | 2 |
9 | 火花塞 |
| 個 | 4 |
10 | 高壓線 |
| 套 | 1 |
11 | 噴油器 | 帶4個120ml玻璃量杯 | 套 | 1 |
12 | 噴油嘴 | 全新 | 個 | 4 |
13 | 曲軸位置傳感器及信號輪 |
| 套 | 1 |
14 | 移動臺架(帶自鎖腳輪裝置) | 1240×600×1700mm(長×寬×高) | 臺 | 1 |
15 | 故障模擬與排除裝置 |
| 套 | 1 |
16 | 儀表防盜系統 |
| 套 | 1 |
17 | 電子油門 |
| 套 | 1 |
