SB-JX-ZL50挖掘機電路系統實訓臺
一、產品簡介

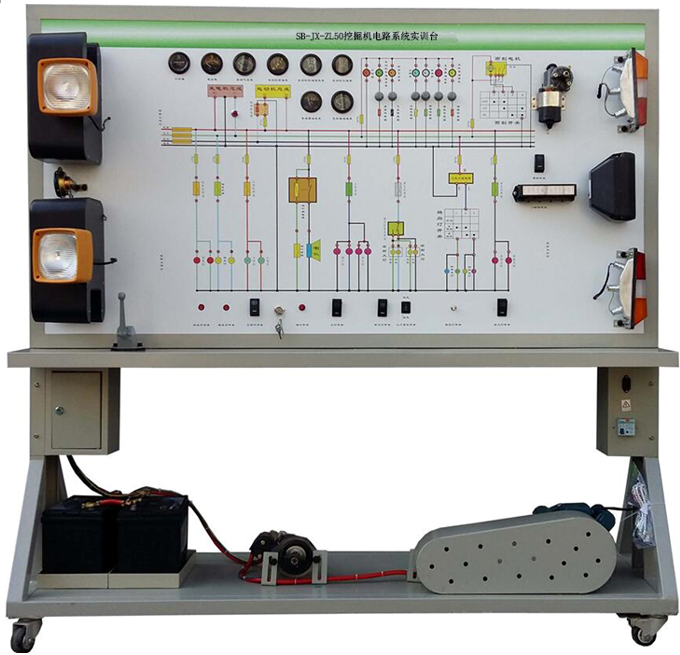

挖掘機電路系統實訓臺、ZL50挖掘機全車電路系統實訓設備采用全新ZL50挖掘機整車電器實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的組成結構和工作過程。適用于學校對整車電器理論和維修實訓的教學需要。
二、功能特點
1.真實可運行的整車電器系統，充分展示整車電器系統的組成結構。
接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電器系統、起動系統和充電系統等電器各系統的工作過程。
2.設備面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各系統的工作原理。
3.面板上安裝有檢測端子，可直接在面板上檢測整車電器各系統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
4.設備面板部分采用面板部分采用1.5mm冷板沖壓成形結構，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置。
5.★要求配套電路連線考核系統：
（1）由圖形符號組成的無源系統電路實訓用板，連線采用撥插式，組合方便可靠，能靈活進行電路控制和保護方法設計，連線及拆除方便，可靠性高，損耗少。
（2）引導學員連線的學習功能：由學生自己動手搭試各實驗電路，完成各自系統的實訓項目。
（3）智能化的線路連接檢測功能：采用MCU單片機控制電路設計，集成在一張電路板上，電腦能夠自動判斷每一條線路的連接是否正確，并通過LED燈直觀顯示出來，能自動清除錯誤，考核模式在考核完成后不僅會提示連接是否正確，還會顯示正確的連線數目，并且有語音提示。智能化程度高，可進行練習和考核，不損耗任何材料。
（4）計時考核功能：帶有液晶屏顯示考核時間功能，能夠根據剩余時間的長短通過LED燈閃爍的頻率/語音提醒考核者。
三、技術規格
外形尺寸（約）：1740×650×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
工作電壓：直流24V
工作溫度：-40℃～+50℃
三相異步電動機
型 號：YT 100L1-4
電壓：AC 220V/380V
功率：2.2KW
轉速：1420r/min
顏色：7032
鋼管：40*40*3mm
機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：100*60mm
四、基本配置（每臺）
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
2 | 點火開關 |
| 個 | 1 |
3 | 組合儀表 | 原車 | 套 | 1 |
4 | 組合開關 | 原車 | 套 | 1 |
5 | 左右前大燈總成 | 原車 | 套 | 1 |
6 | 左右前霧燈 | 原車 | 套 | 1 |
7 | 左右轉向燈 | 原車 | 套 | 1 |
8 | 左右轉向邊燈 | 原車 | 套 | 1 |
9 | 左右組合尾燈 | 原車 | 套 | 1 |
10 | 牌照燈 | 原車 | 套 | 1 |
11 | 燈光開關 | 原車 | 套 | 1 |
12 | 剎車燈開關 | 原車 | 套 | 1 |
13 | 倒車燈開關 | 原車 | 套 | 1 |
14 | 危險燈開關 | 原車 | 套 | 1 |
15 | 線束 |
| 套 | 1 |
16 | 雨刮總成 | 原車 | 套 | 1 |
17 | 雨刮控制繼電器 | 原車 | 個 | 1 |
18 | 噴水電機 | 原車 | 套 | 1 |
19 | 噴水壺 | 原車 | 套 | 1 |
20 | 喇叭 | 原車 | 個 | 2 |
21 | 喇叭繼電器 | 原車 | 個 | 1 |
22 | 霧燈繼電器 | 原車 | 個 | 1 |
23 | 起動機總成 | 原車 | 臺 | 1 |
24 | 發電機總成 | 原車 | 臺 | 1 |
25 | 三相異步電動機 | YT 100L1-4 | 臺 | 1 |
26 | 蓄電池 |
| 臺 | 2 |
27 | 保險絲盒 |
| 個 | 1 |
28 | 電源總開關 | 50A | 個 | 1 |
29 | 移動臺架(帶自鎖腳輪裝置) | 1740×650×1700mm(長×寬×高) | 臺 | 1 |
30 | 故障模擬與排除裝置 |
| 套 | 1 |
31 | 教師手冊 |
| 套 | 1 |
32 | 合格證與保修卡 |
| 套 | 1 |
