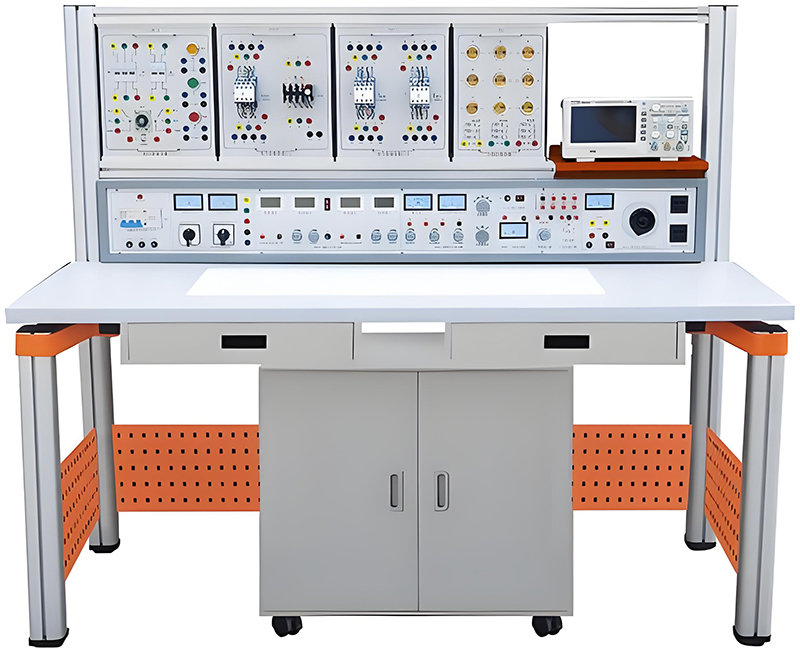

SBXDT-230A1電工實驗與技能實訓綜合裝置

一、產品的特點：

電工實驗與技能實訓綜合裝置具有較完善的安全保護措施，較齊全的功能（詳見實驗臺結構簡介）。實驗桌中央配有通用九孔萬能插件板，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jī)?nèi)嵌126組銅質九孔一體成型嵌件。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路，元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊儲存柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。

二、適用范圍:

適用于高等院校及要求較高的中專、技校、職業院校，可完成電工學、電工原理、電路分析、模電、數電等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。

三、裝置結構

裝置由電源控制箱、實驗桌（裝有九孔萬能插件板）、電氣控制實驗掛箱，實訓器材、實驗掛箱支架、移動矮柜、示波器架、透明創新實驗?zāi)K（盒）、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構；電氣控制實驗掛箱與各實驗?zāi)K可根據實驗需求自由組合實驗。

（一）電源控制箱結構與功能:

1.電源及參數

1.1.輸入電源:三相四線電源，輸入時指示燈亮

1.2電源輸出：有保險絲和漏電保護開關二級保護功能。

A組:單、三相交流電源，提供三相380V交流電源，及0～240V單相可調電源(配有一臺0.5KVA的單相自耦調壓器），配有1只指針式交流電壓表，指示調壓器輸出電壓。

B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。

C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。

D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。

E組:單相交流市電輸出，供用戶自備設備使用。

2.功率輸出函數發生器：采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。

3.單次脈沖:每次可輸出一對正負脈沖。

4.音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。

5.智能交流電流表1只：測量范圍：0-5A, 設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

6.智能直流電流表1只：測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

7.多功能交流參數表1只：功率測量精度0.5級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A。六位數碼顯示有功功率、無功功率、總功率、功率因數、電壓、電流、負載類型，負載類型：L、R、C。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

（二）實驗桌結構：

實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。

實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35×90cm )，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jī)?nèi)嵌126組銅質九孔一體成型嵌件（共有1134孔）。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。

實驗桌后面二支桌腳向上延伸，配上特制拉模成型的二根鋁型材，組成電氣實驗實訓掛箱支架。支架與電氣控制實驗掛箱配套，上下方便，左右移位自如。

（三）透明元件實驗?zāi)K：元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。

（四）電氣實驗掛箱：鋁質面板，后蓋由拉模成型鋁型材與注塑成型塑料件構成，電氣元件接線點都已引到安全插座，實驗接線方便安全、快捷。

1、電氣實驗掛箱一：交流接觸器2只

2、電氣實驗掛箱二：交流接觸器1只、熱繼電器1只

3、電氣實驗掛箱三：時間繼電器1只，按鈕紅、黃、綠

4、燈座負載掛箱：9只燈座及相應控制開關，燈泡用戶自備

（五）電工電子技能實訓器件一套（表一）

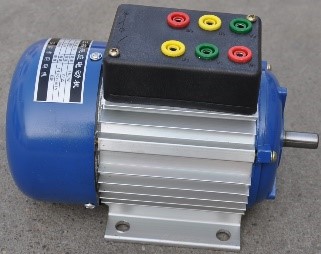

（六）三相交電機2臺：380V/180W，鋁質外殼。

（七）學生凳

1．凳腿采用30×30×1.2mm 的方管；

2．拉管采用 30×30×1.2mm 的方管；

3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；

4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。

三、實驗臺主要技術指標：

1、輸入工作電源：三相四線  50HZ

2、整機功率：1.0KW

3、外形規格：160cm*70cm*150cm

4、重    量：150KG

7、絕緣電阻：>5MΩ

8、漏電保護：漏電動作電流≤30Ma

四、實驗項目：

1．電工測量?jī)x表的使用　　

2．常用元件的識別與檢測　　　　　

3．線性元件與非線性元件的伏安特性

4．電源的外特性　　　　　　　

5．電位值、電壓值的測定　　　

6．電流表和電壓表的擴程

7．基爾霍夫定律的驗證

8．驗證楞次定律

9．迭加原理與互易定理的驗證

10．戴維南定理與諾頓定理的驗證

11．電壓源與電流源的等效變換

12．受控源特性的研究

13．一階電路實驗

14．二階電路的過渡過程

15．研究LC元件在直流和交流電路中的特性

16．負載獲得最大功率的條件

17．交流電路參數的測量

18．正弦交流電略中RLC元件的特性

19．RL及RC串聯電路實驗

20．RLC串聯諧振電路

21．日光燈電路的連接及功率因數改善

22．三相負載的星三角接法

23．三相電路及功率的測量

24．R-C選頻網絡研究

25．二端口網絡研究

26．單相變壓器實驗

27．互感電路實驗

28．三相異步電動機的使用與起動

29．三相電動機接觸器點動正轉控制線路

30．三相電動機具有自鎖的正轉控制線路

31．三相電動機具有過找保護的正轉控制線路

32．三相電動機接觸器聯鎖的正反轉控制線路

33.三相電動機按鈕聯鎖的正反轉控制線路

34.三相電動機按鈕接觸器復合聯鎖控制線路

35.三相電動機接觸器控制Y/△降壓起動

36.三相電動機時間繼電器控制Y/△降壓起動

六、實訓項目

1.低壓驗電表的使用。　　　　　　　　　　　

2.滅火器的操作方法?！　　　　　　　　　　　?/span>

3.口對口人工呼吸法和胸外心臟壓擠法觀察?！　?/span>

4.常用工具的使用與識別?！　　　　　　　　　?/span>

5.常用導線的連接和絕緣的恢復?！　　　　　　?/span>

6.電烙鐵的拆裝與焊接技能訓練?！　　　　　　?/span>

7.電工識圖訓練?！　　　　　　　　　　　　　?/span>

8.配電板安裝?！　　　　　　　　　　　　　　?/span>

9.室內配線?！　　　　　　　　　　　　　　　?/span>

10.室內照明線路安裝?！　　　　　　　　　　?

11.電流表、電壓表的安裝?！　　　　　　　　?

13.交流電壓的測量?！　　　　　　　　　　　?

14.直流電壓、直流電流的測量?！　　　　　　?

15.電阻的測量。　　　　　　　　　　　　　　

16.兆歐表、鉗形電流表接地電阻測定儀的使用。

17.常用開關類電器拆裝?！　　　　　　　　　?

18.交流接觸器的拆卸與組裝。

19.熱繼電器與時間繼電器的拆卸和組裝。

20.常用啟動器的結構觀察及檢測。

21.三相鼠籠式電動機的拆裝與測試。

22.三相鼠籠式電動機運行巡視。

23.三相鼠籠式異步電動機的定期檢修。

24.三相鼠籠式異步電動機故障分析。

25.定子繞組局部故障的排除。

26.單相電容式電動機繞組的拆換。

27.單相電容式電動機故障與排除。

28.手動正轉控制線路的安裝與檢修訓練。

29.接觸器點動正轉控制

30.具有自鎖的正轉控制。

31.具有過載保護的正轉控制。

32.接觸器聯鎖的正反轉控制。

33.按鈕聯鎖的正反轉控制線路。

34.按鈕、接觸器復合聯鎖的控制線路。

35.接觸器控制Y-△降壓控制。

36.銑床主軸與進給電機的聯鎖控制?！　　　　　　　　?

37.時間繼電器控制Y-△降壓起動控制。

48.C620-1型車床控制線路的模擬安裝。

五、電工實驗與實訓綜合裝置配置清單（每臺）

表一：電工技能實訓器件
