SBJDNT-06A空氣調節系統模擬實驗裝置
一、概 述
空氣調節系統模擬實驗裝置高等院校：如設有建筑環境與能源應用工程、供熱通風與空調工程等專業的高校，用于《空氣調節》《暖通空調》等課程的實驗教學，幫助學生深入理解空氣調節系統的原理、運行過程及性能分析。
? 職業院校：包括高職、中職院校的制冷與空調、暖通等相關專業，用于實訓教學，培養學生對空氣調節系統的設計、安裝、調試、運行管理等實操技能。
? 科研單位：從事暖通空調、建筑節能、室內環境控制等領域研究的科研機構，可借助該裝置開展空氣調節系統的性能優化、節能技術、新型空調技術等方面的科研實驗。
?空調設備制造企業：用于產品研發階段的性能測試、技術驗證，以及對員工的技術培訓，提升員工對空氣調節系統的研發、生產、調試能力。
?建筑暖通工程企業：幫助技術人員熟悉空氣調節系統在實際建筑中的應用，提升系統設計、施工、運維等方面的專業能力。
?設備檢測與認證機構：可用于對空氣調節設備或系統的性能檢測、質量認證等工作，確保產品符合相關標準規范。
二、裝置特點
1.安全保護齊全：設有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護

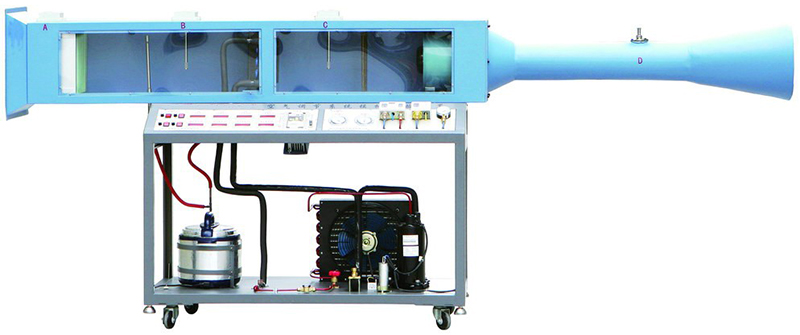

2.直觀性好：裝置直觀展示了直流式空氣調節系統的結構，風道采用有機玻璃面板，可清楚地看到空氣循環系統的組成部件
三、技術性能
1.輸入電源：?jiǎn)蜗嗳€ AC220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.制冷劑：R22
4.裝置容量：＜2.5kVA
5.重 量：100kg
6.外形尺寸：320cm×60cm×130cm
四、實驗裝置的基本配置及功能
1.控制臺
采用雙層亞光密紋噴塑結構，造型新穎。最上層布置空氣循環系統，可直觀展示空氣處理機組結構；正面設有電源控制及測量?jī)x表功能板。底部裝有四個帶剎車的萬向輪，便于移動和固定。
2.交流電源
單相三線220V交流電源供電，經漏電保護器，通過啟、停開關控制總電源
3.測量?jī)x表
(1)溫濕度傳感器4只，為了能夠直觀地讀數，將各組溫濕度信號取出另接表頭顯示
溫度測量范圍為：-40℃～+120℃
濕度測量范圍為：0%～100%
(2)真空壓力表3只（精度2.5級）
量程分別為-0.1MPa～1.5MPa、-0.1MPa～3.5MPa和0～0.4MPa，分別實時測量制冷系統低壓側、高壓側、和蒸汽發生器的壓力
4.控制儀表
(1)壓力控制器2只
實時監測制冷系統低壓側壓力、高壓側壓力和蒸汽發生器壓力，當高壓高于設定值或低壓低于設定值時，控制器發出控制信號切斷壓縮機電源
(2)變頻器1只
三菱變頻器0.4K，用于控制軸流風機風速及運行狀態
5.空氣處理機組
空氣處理機包括粗效過濾器、蒸汽噴管、表冷器、加熱器（兩個300W）和軸流風機（額定轉速1450r/min、流量1000m3/h、全壓35Pa、功率90W、噪聲59dB）
6.風冷制冷機組：由1匹全封閉壓縮機、風冷冷凝器、干燥過濾器、毛細管、表冷器和加液閥組成
7.加濕系統：由蒸汽系統由蒸汽發生器和蒸汽噴管組成
五、實驗項目
1.全新風（直流式）空氣調節系統夏季運行工況實驗
2.全新風（直流式）空氣調節系統冬季運行工況實驗
六、空氣調節系統模擬實驗臺配置表
序號 | 名稱 | 型號 | 數量 |
1 | 壓縮機 | 1.2P | 1 |
2 | 冷凝器 |
| 1 |
3 | 蒸發器 |
| 1 |
4 | 壓力控制器 |
| 1 |
5 | 軸流風機 | 300MM吸風/380V | 1 |
6 | 軸流風機 | 300MM吸風/220V | 1 |
7 | 不銹鋼空氣加熱器 | 300W/220V | 2 |
8 | 加濕器 |
| 1 |
9 | 變頻器 | 三菱0.4K | 1 |
10 | 高壓表 | 1.5NM | 1 |
11 | 低壓表 | 3.5MP | 1 |
12 | 液視鏡 | 3/8 |
|
13 | 儲液器 | 3/8 |
|
14 | 過濾器 | 3/8 |
|
15 | 溫度傳感器 |
| 4 |
16 | 濕度傳感器 |
| 4 |
17 | 溫濕度控制器 |
| 4 |
18 | 有壓過濾網 | 空氣365*340MM |
|
