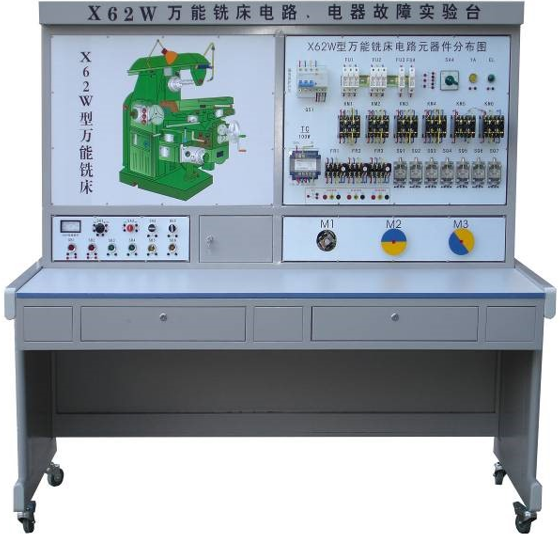

SB-X62W型萬能銑床電氣技能實訓考核裝置
機床電氣技能培訓考核實驗裝置，是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行技能培訓考核的理想設備，教學效果顯著。
一、實驗裝置的基本配置
1、交流電源（帶有漏電保護措施）：提供三相交流電源（380V）
2、人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。
3、機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。
4、三相異步電動機：實驗臺裝有3臺三相鼠籠式異步式電動機，分別用作主軸電動機、進給電動機、冷卻泵電機等。
5、故障開關箱：設有20個故障開關。
6、實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。
二、實驗項目及主要內容：
1、學生熟悉常用低壓電器的結構和原理
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。
3、提高學生的動手能力的技能操作水平。
4、通過對機床故障排除，完成機床常見故障的排除
5、可以設置故障點做為維修電工的技能考核臺
三、技術性能：
1、輸入電源：三相四線制380V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-100-+400C。
4、整機功耗：＜2KW
四、實驗臺電器配置清單：
代號 | 元件名稱 | 件數 | 用途 |
M1 | 電動機 | 1 | 驅動主軸 |
M2 | 電動機 | 1 | 驅動進給 |
M3 | 電動機 | 1 | 驅動冷卻泵 |
QS1 | 開關 | 1 | 總開關 |
QS2 | 開關 | 1 | 照明開關 |
SA1 | 開關 | 1 | 圓工作臺轉換 |
SA2 | 開關 | 1 | 圓工作臺和自動轉換 |
SA3 | 開關 | 1 | 冷卻泵開關 |
FU1 | 熔斷器 | 1 | 電路保護 |
FU2 | 熔斷器 | 1 |
FU3 | 熔斷器 | 1 |
FU4 | 熔斷器 | 1 |
FR1 | 熱繼電器 | 1 | M1過載保護 |
FR2 | 熱繼電器 | 1 | M2過載保護 |
FR3 | 熱繼電器 | 1 | M3過載保護 |
T | 變壓器 | 1 | 控制線路、照明電源 |
KS | 速度繼電器 | 1 | 反接制動控制 |
KM1 | 接觸器 | 1 | 主軸起動 |
KM2 | 接觸器 | 1 | 制動 |
KM3、KM4 | 接觸器 | 2 | 控制M2 |
KM5 | 接觸器 | 1 | 控制YA |
KM6 | 接觸器 | 1 | 控制M3 |
SB1、SB2 | 按鈕 | 2 | 主軸制動按鈕 |
SB3、SB4 | 按鈕 | 2 | 主軸起動控制 |
SB5、SB6 | 按鈕 | 2 | 工作臺快速移動控制 |
SQ1 | 位置開關 | 1 | 向右進給 |
SQ2 | 位置開關 | 1 | 向左進給 |
SQ3 | 位置開關 | 1 | 向前及向下進給 |
SQ4 | 位置開關 | 1 | 向后及向上進給 |
SQ5 | 位置開關 | 1 | 自動控制 |
SQ6 | 位置開關 | 1 | 進給變速?zèng)_動 |
