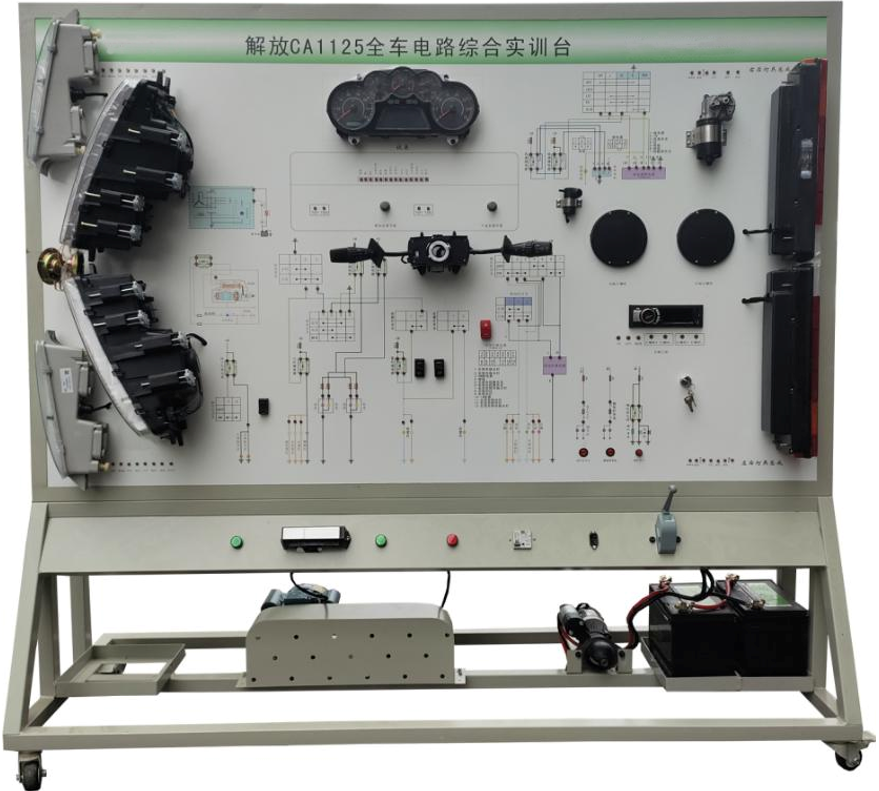

解放全車電氣仿真實訓臺
一、產品簡介
1、解放全車電氣仿真實訓臺、解放全車電氣仿真實訓設備采用全新解放CA1125J整車電器實物為基礎，充分展示汽車儀表系統、燈光系統、雨刮系統、喇叭系統、發動機電控系統、起動系統和充電系統等汽車電器各系統的組成結構和工作過程。
2、東風全車電氣仿真實訓裝置逼真地模擬了解放CA1125電器系統的組成結構、工作原理與常見故障現象、原因與特點，可進行操縱系統常見故障的分析、檢測與排除方面的實驗、教學與實訓，為提高有關實訓人員故障分析診斷水平。
3、東風全車電氣仿真實訓臺適用于工程兵的快速維修實訓，同時適用于地方各大專院校，工程機械培訓學校，技校等專業教學與實訓考核，該裝置是各類工程兵實驗實訓室現代化的重要標志產品。
二、功能特點
1、實訓臺采用1125原廠配件制作，近似原車的布置方式；主要由原車線束、儀表盤、各種開關、燈光系統、預熱塞、繼電器、燃油供給系統、發電機、起動機、可移動式臺架。
2、功能說明：演示燈光系統的工作、信號燈的工作；演示起動充電系統的工作，可用萬用表檢測線路接頭電壓及電流，并設有斷路、開路、虛接、高阻等常見故障；演示發動機燃油系統的工作，可在實訓臺上觀察燃油的噴油，配有噴油器、高低壓油管、燃油壓力表；演示預熱塞的功能：配有預熱塞溫度顯示，由電機驅動高壓泵運轉，可演示不同載荷、轉速下噴油量的變化。
3、測量面板上配備測量端子，可設為教學模式和考評模式；可以使用萬用表或示波儀等測量元件的電流、電阻或電壓等參數的數值或波形。
4、實訓臺配備故障設置系統，可以設置20個以上故障，可模仿配件開路、短路、元件損壞和高電阻狀態下等常見故障。
5、實驗臺支架采用優質鋼材焊接，表面經過噴塑處理。
6、對于轉動部位和加熱部位設置安全防護措施。
7、所有電器部件設置接線端子，便于線路連線、模仿、開路、短路等故障。
8、系統電器元件線路實際操作和故障設置，實時模擬系統所有常見故障，便于進行診斷和排除。
9、可分別進行各組成部分線路的基礎學習和實訓，同時又能進行綜合的學習和實訓。
10、能學習汽車基本電器的線路組成，了解各部分的相互聯系和影響，完整掌握全車電路的基本知識和故障排除。
11、示教板底座上配有40cm左右的桌面，方便于放置資料、輕型檢測儀器等。
12、汽車燈光原理圖實訓考核板主要由圖形符號組成的無源汽車電工實訓用板（包含燈光繼電器、大燈、小燈、保險絲、點火開關等）；汽車信號原理圖實訓考核板包含閃光器、危險警告開關、轉向燈、轉向開關、保險絲、點火開關等）從汽車的應用電路出發，將常用的電路單元所用的元件用圖形符號布置在一個單元板上，各元件的引出端均配有自鎖緊式插座，連線采用撥插式，組合靈活、方便可靠。
13、配套智能考核功能。
三、制作工藝
1、尼龍萬向腳輪：直徑75mm，寬35mm，帶鎖定的萬向腳輪移動裝置，移動自如，便于教學；
2、面板工藝：采用鋁塑面板，表面氧化噴漆，UV平板高真彩彩色原理圖，10年不變色不褪色不變形，經久耐用，美觀大方；
3、優質鋼材：40x80x3.0鋼材；
4、電路原理圖板材：厚度5mm鋁塑板；
5、檢測端子8mm不銹鋼端子；
6、6mmLED指示燈。
7、外形尺寸：200×15×180(cm)
8、保養間隔：90天。
9、外形尺寸（約）：2080×700×1900mm(長×寬×高)
10、動力電源：三相四線(或三相五線)380V±10% 50Hz
四、解放全車電氣仿真實訓臺基本配置（每臺）
序號 | 名 稱 | 規格型號 | 單位 | 數量 |
1 | 示教板面板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
2 | 點火開關 |
| 個 | 1 |
3 | 組合儀表 | 原車 | 套 | 1 |
4 | 組合開關 | 原車 | 套 | 1 |
5 | 左右前大燈總成 | 原車 | 套 | 1 |
6 | 左右前霧燈 | 原車 | 套 | 1 |
7 | 左右轉向燈 | 原車 | 套 | 1 |
8 | 左右轉向邊燈 | 原車 | 套 | 1 |
9 | 左右組合尾燈 | 原車 | 套 | 1 |
10 | 牌照燈 | 原車 | 套 | 1 |
11 | 燈光開關 | 原車 | 套 | 1 |
12 | 剎車燈開關 | 原車 | 套 | 1 |
13 | 倒車燈開關 | 原車 | 套 | 1 |
14 | 危險燈開關 | 原車 | 套 | 1 |
15 | 線束 |
| 套 | 1 |
16 | 雨刮總成 |
| 套 | 1 |
17 | 雨刮控制繼電器 | 原車 | 個 | 1 |
18 | 噴水電機 | 原車 | 套 | 1 |
19 | 噴水壺 | 原車 | 套 | 1 |
20 | 喇叭 | 原車 | 個 | 2 |
21 | 喇叭繼電器 | 原車 | 個 | 1 |
22 | 霧燈繼電器 | 原車 | 個 | 1 |
23 | 起動機總成 | 原車 | 臺 | 1 |
24 | 發電機總成 | 原車 | 臺 | 1 |
25 | 三相異步電動機 | YT 100L1-4 | 臺 | 1 |
26 | 蓄電池 |
| 臺 | 1 |
27 | 保險絲盒 |
| 個 | 2 |
28 | 電源總開關 | 50A | 個 | 1 |
29 | 發動機電控系統 |
| 套 | 1 |
30 | 移動臺架(帶自鎖腳輪裝置) | 2080×700×1800mm(長×寬×高) | 臺 | 1 |
31 | 故障模擬與排除裝置 |
| 套 | 1 |
32 | 教師手冊 |
| 套 | 1 |
33 | 合格證與保修卡 |
| 套 | 1 |
